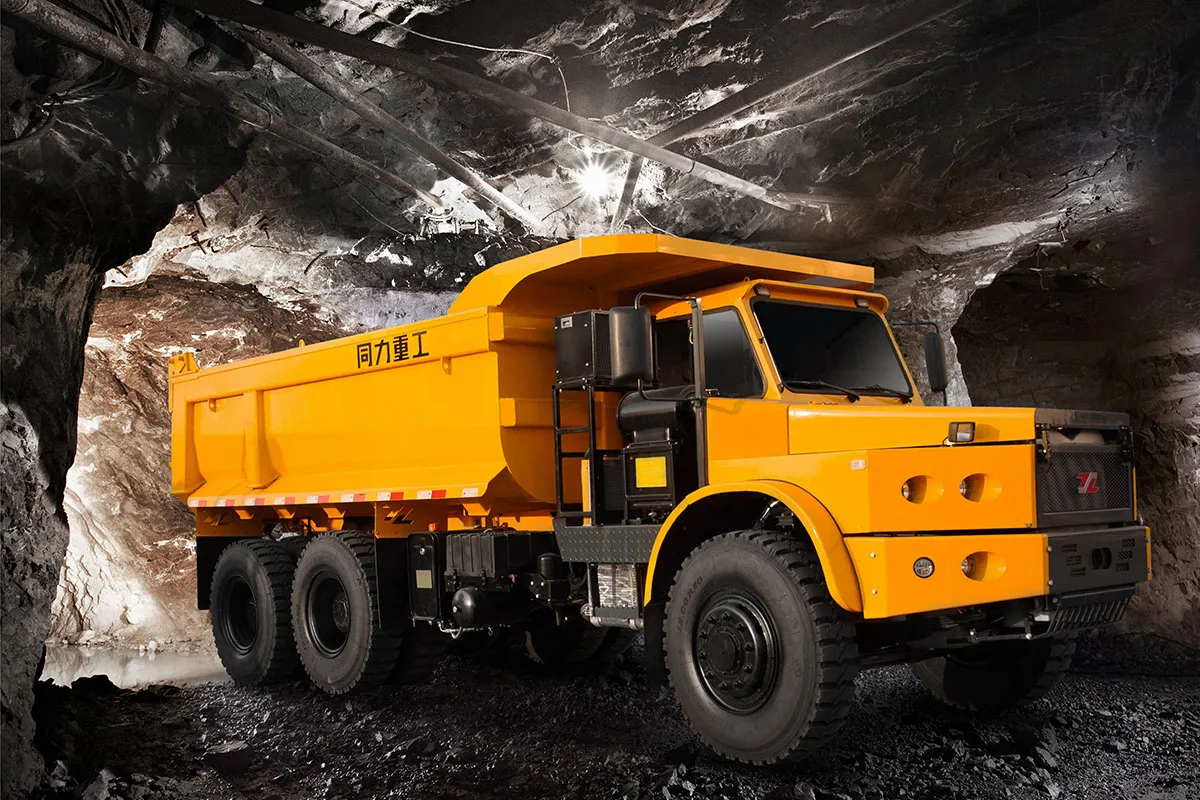

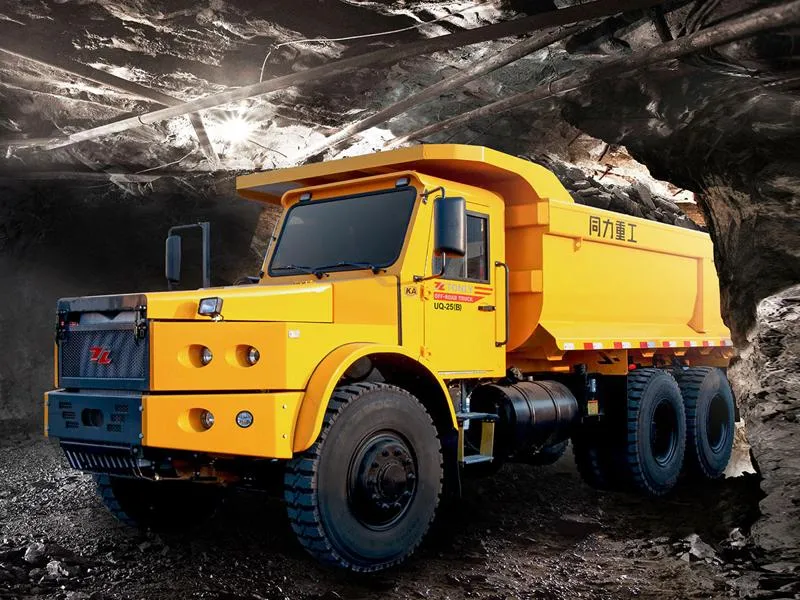

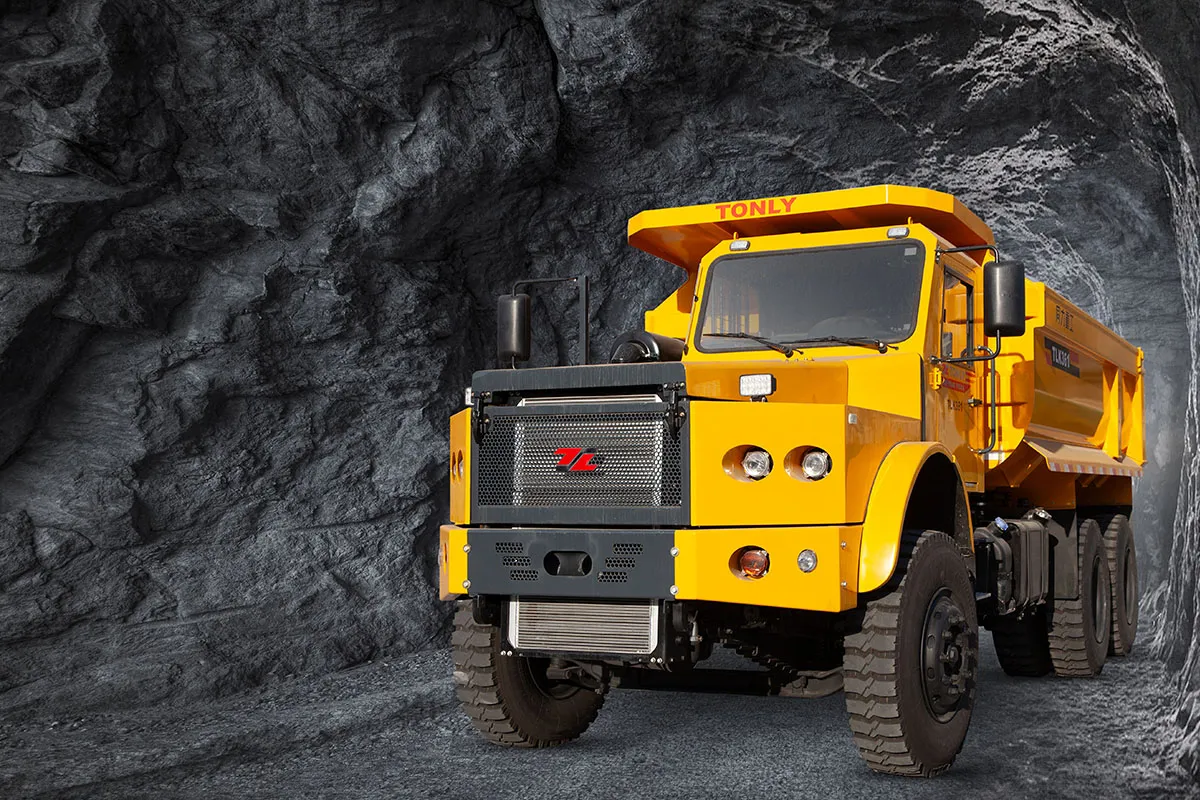

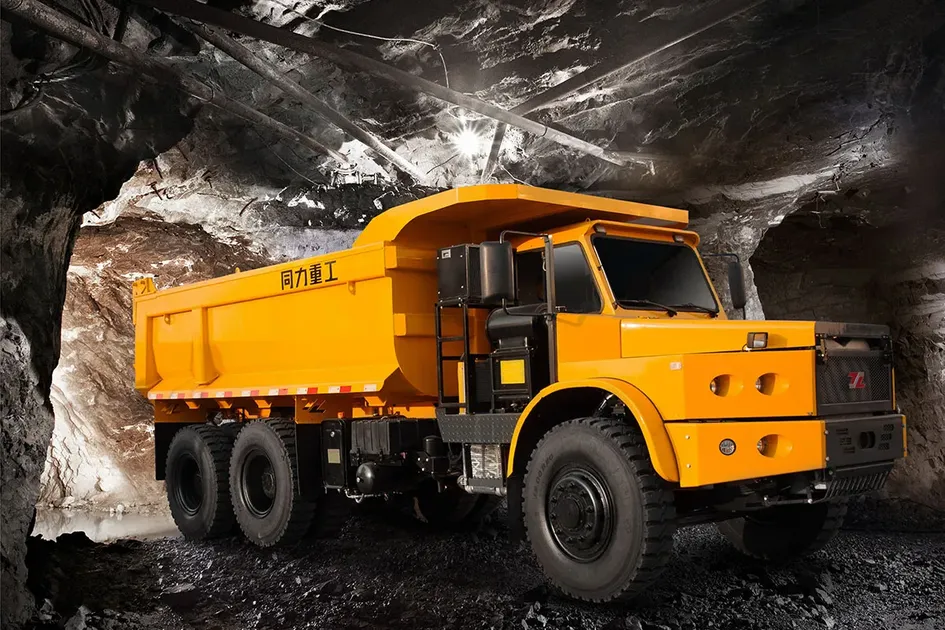

Camión subterráneo con freno de aire

20-30 Toneladas

Camión subterráneo / Volquete subterráneo con freno de aire

Camión volquete para el transporte en minas subterráneas y túneles

Parámetros principales

Potencia del motor 330-400HP
Carga útil nominal 20-30t
Capacidad del cuerpo de descarga 8.8-15m³

Aplicaciones

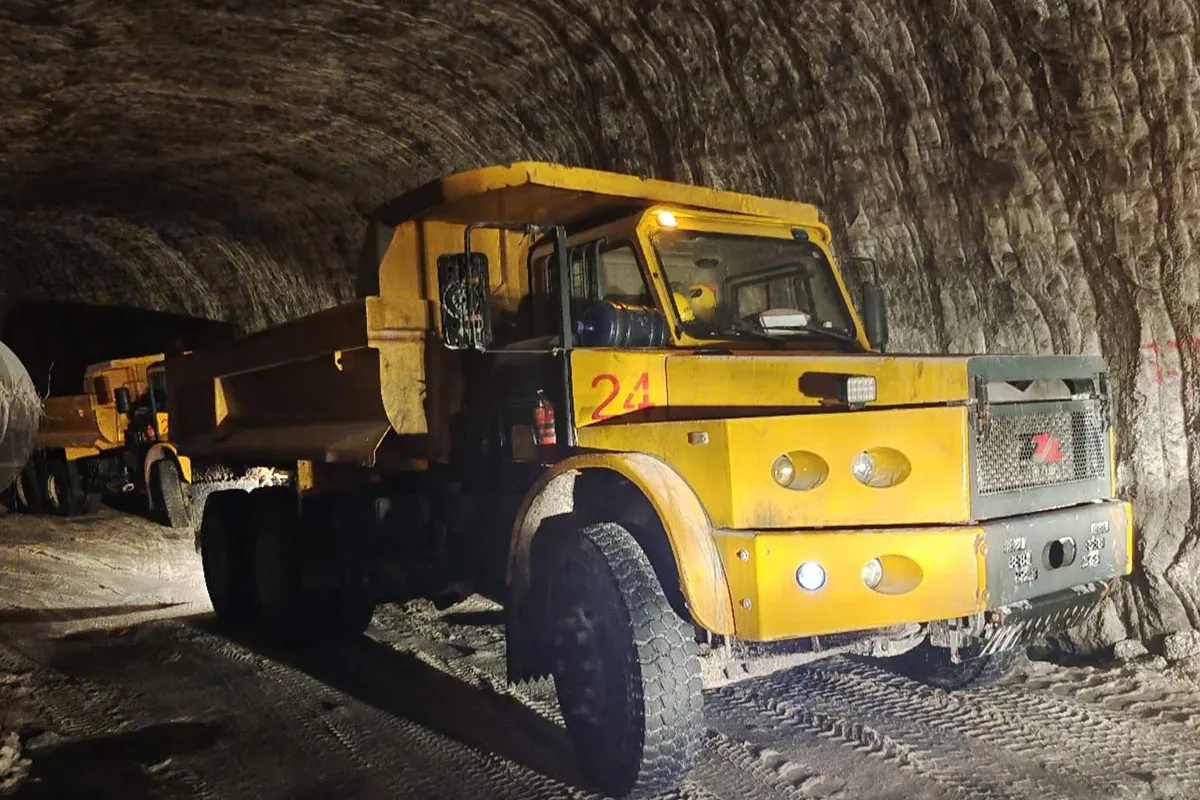

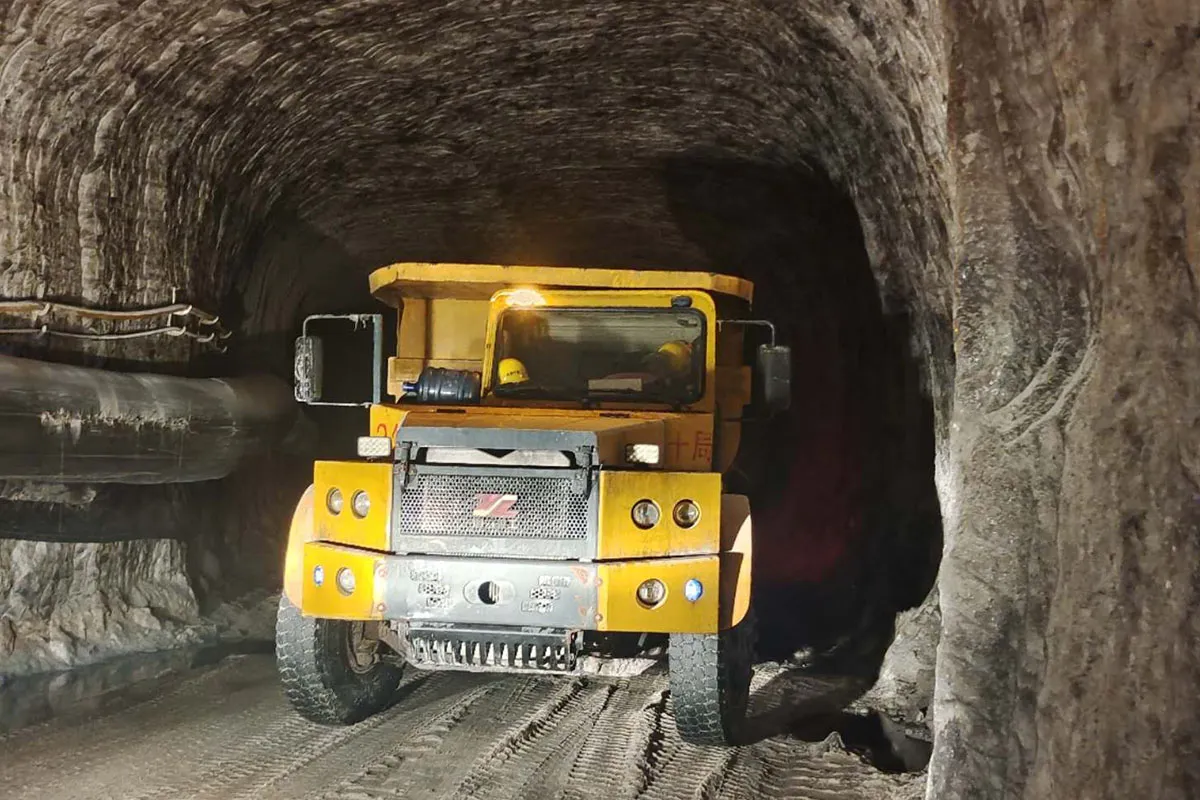

Transporte de pendientes en operaciones mineras subterráneas.

Solicite un presupuesto

Folleto del producto

Productos
Camión subterráneo / Volquete subterráneo
Camión subterráneo con freno de aire

Especificaciones
Configuraciones

Especificaciones

Modelo	TLK321	TLK361	TLK451
Carga útil nominal (t)	20	25	30
Potencia del motor (CV)	330	350	400
Transmisión	Transmisión manual
Carga por eje (t)	6.5+16+16	9.5+16+16	9.5+16+16
Cabina	Cabina de camión de cabeza larga de un solo lado
Neumático	10.00R20	12.00R20	12.00R20
Capacidad del cuerpo de descarga (m³)	8.8	11.8	15
Max. velocidad (km/h)	23
Modo de transmisión	6×4
Radio de giro exterior mín. (m)	10	10.5	11
Radio de giro interior mín. (m)	6	6.2	6.5
Altura de carga (mm)	2300	2510	2780
Altura máx. de descarga (mm)	5600	5650	5780

Características

Nuestros camiones volquete subterráneos con freno de aire están equipados con frenos de escape del motor, dirección asistida hidráulica de alto torque, cabinas convencionales de un solo lado, estructuras de bastidor y cubierta, y bordes del cuerpo de descarga completamente cubiertos, lo que garantiza la seguridad operativa.
La tecnología de cuatro válvulas permite una combustión completa y una alta eficiencia del motor. La potencia del motor, el cambio de la transmisión y las relaciones del eje motriz hacen que nuestros camiones sean rápidos, eficientes en el consumo de combustible y bajos en emisiones.
Los conjuntos principales del camión volquete se desarrollan conjuntamente con fabricantes nacionales profesionales y se adaptan a diversas condiciones, lo que garantiza un rendimiento estable, tecnología madura y alta confiabilidad en los sistemas de transmisión, frenado y carga.
Teniendo en cuenta pendientes pronunciadas, carreteras irregulares, superficies resbaladizas y situaciones de vadeo, utilizamos ejes motrices de alta potencia, alto par y alta relación para garantizar un arranque suave en pendientes, buena capacidad de pendiente y alta eficiencia.
Con un chasis y una cabina diseñados profesionalmente, el camión volquete presenta una estructura compacta, un centro de gravedad bajo y un radio de giro pequeño, lo que permite un funcionamiento flexible en espacios confinados, pendientes pronunciadas y giros cerrados.
El marco de acero de vigas específico para camiones volquete de cuerpo ancho de alta resistencia seleccionado reduce el daño por impacto durante la carga de material. Además, los ejes motrices de gran tonelaje, los neumáticos de alambre de ingeniería y las llantas reforzadas mejoran el rendimiento de carga.

Configuraciones

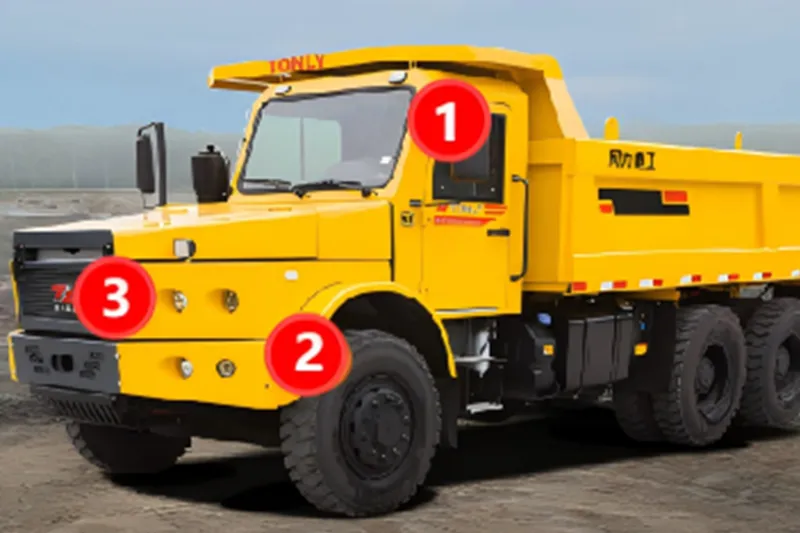

1 Cabina de camión volquete túnel

De acuerdo con el estudio en profundidad sobre las condiciones de construcción de túneles y las tecnologías mineras, la cabina convencional del bastidor diseñada profesionalmente es altamente adaptable a las condiciones de trabajo y excelente en resistencia a colisiones e impactos, protegiendo eficazmente al operador.

2 Doble mecanismo de dirección mecánico

El sistema de doble engranaje de dirección especialmente diseñado tiene una alta precisión de dirección, buena comodidad de conducción y alta confiabilidad.

3 Motor

El motor de minería todoterreno está ajustado profesionalmente para condiciones todoterreno, con gran potencia, bajo consumo de combustible y alta confiabilidad.

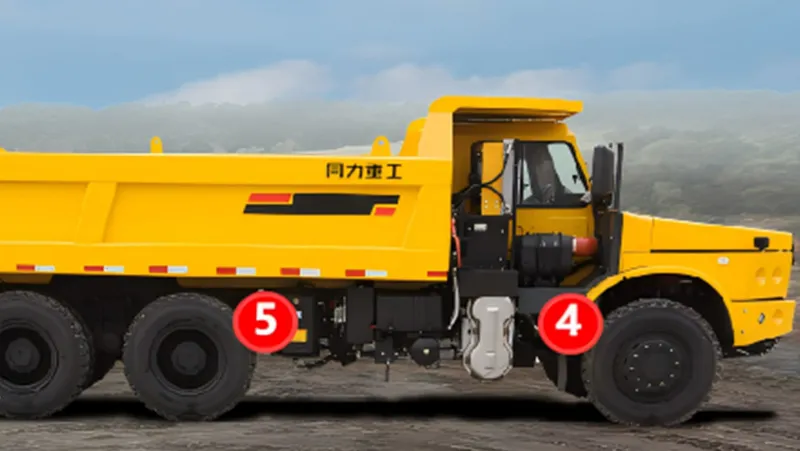

4 Transmisión manual

La transmisión minera con caja simple y eje intermedio doble, desarrollada conjuntamente por Tonly y FAST, se agrega con un dispositivo de lubricación forzada, con gran capacidad de transmisión de par y alta confiabilidad. El retardador hidráulico integrado opcional puede reducir el consumo de zapatas de freno y mejorar la seguridad del vehículo.

5 Bastidor de chasis atornillado

Está hecho de placa de acero de alta resistencia por múltiples veces de laminación, con alta capacidad de carga, fuerte resistencia al impacto y larga vida útil. Se adapta a diversas condiciones de trabajo y puede absorber y atenuar la carga de impacto para proteger el sistema de rodamientos.

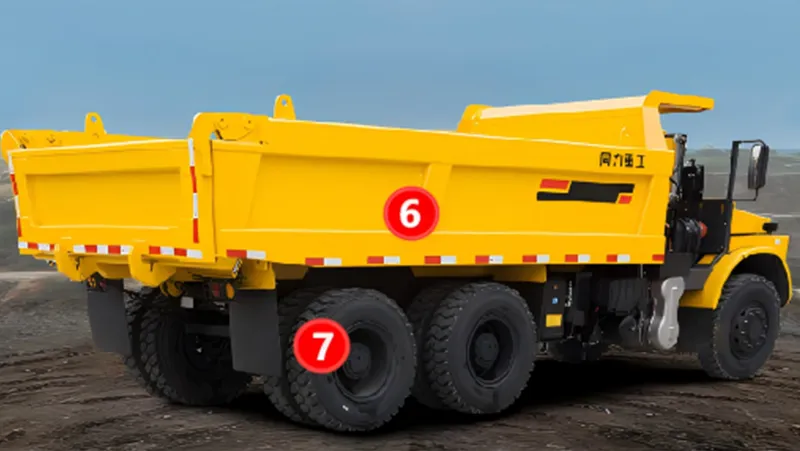

6 Contenedor en forma de U

El contenedor está fabricado con materiales de vehículos mineros de alta resistencia y provisto de un bastidor semirrígido para reducir el impacto y el daño al bastidor durante la carga de material. Específicamente, el contenedor en forma de U está hecho de placas de acero resistentes al desgaste para reducir efectivamente el impacto vertical de los materiales, disminuir la deformación del cuerpo del volquete y prolongar su vida útil.

7 Neumático OTR

El neumático OTR está equipado para diferentes condiciones de trabajo, con buena adaptabilidad a las condiciones de trabajo y larga vida útil.

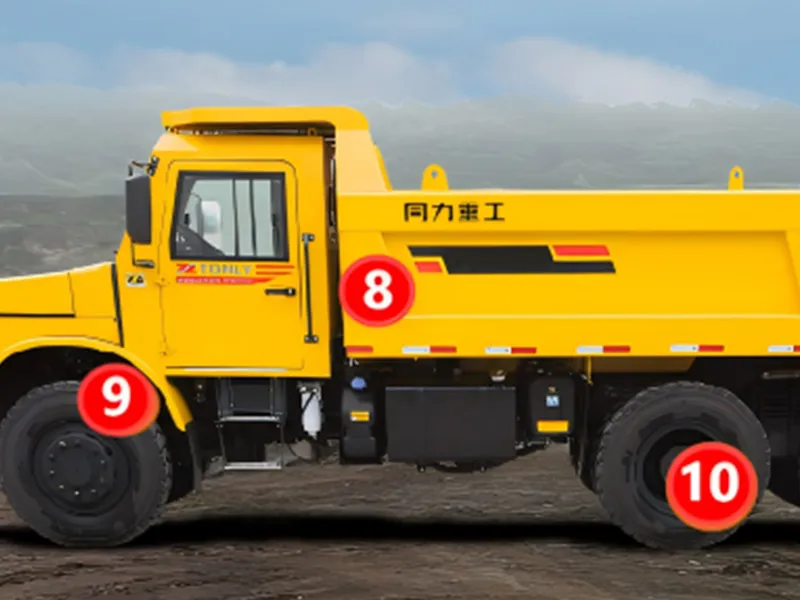

8 Sistema de elevación

El cilindro de aceite hidráulico para minería ofrece una gran capacidad de elevación, eficiencia, seguridad y confiabilidad.

9 Suspensión de ballestas

La suspensión delantera de tipo deslizante con doble amortiguador tiene una mayor capacidad de carga, buen rendimiento de amortiguación y alta confiabilidad. La suspensión trasera de equilibrio de ballesta está equipada con un mecanismo de guía de barra de seguimiento doble en forma de V, que tiene una alta capacidad de carga y una excelente estabilidad.

10 Sistema de frenado de cuatro circuitos

El sistema de frenos puede actualizar una disipación de calor más rápida, un mayor par de frenado y una alta eficiencia de frenado, lo que garantiza efectivamente la operación segura en el área minera.
